安信可超低功耗雷达模组Rd-03L-方案研发-U才优料

Rd-03L作为安信可雷达系列中一款超低功耗人体存在毫米波传感器，包含极简化24 GHz雷达传感器硬件和低功耗人体存在感应智能算法固件。

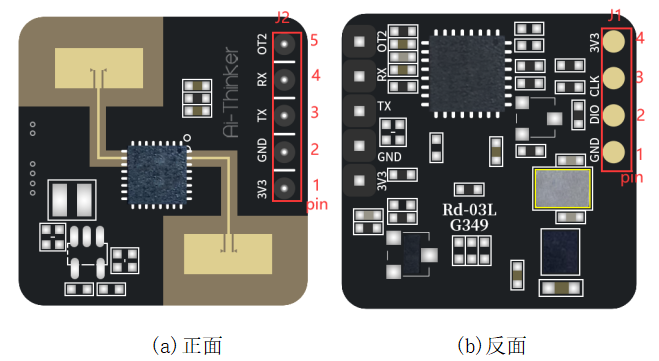

外观展示


主要特点：

1、24GHz单雷达，电池供电超低功耗，极简化24GHz一发一收天线，天线波束窄、分辨率高、频带宽、抗干扰力强。

2、可检测到微动、运动状态和静止状态下的人体目标，识别精准。

3、超低功耗，持续工作时平均电流0.1mA（1Hz上报频率）。

4、提供可视化工具，支持配置探测距离区间、目标消失延迟时间、人体存在状态和目标人体距离上报频率。

5、具有底噪检查功能，可提高抗干扰能力，减少误触发。

6、近距离0.5m感应，无检测盲区；运动人体最远感应距离8m。

7、探测角度大，覆盖范围达到±60°。

8、超小模组尺寸：20*20mm，即插即用，实时上报探测结果。

可电池驱动，超低功耗

Rd-03L搭载AloT毫米波传感器SoC ICL1112、高性能24GHz一发一收天线和外围电路。

Rd-03L可使用电池驱动的超低功耗雷达模组，持续工作时平均电流0.1mA（1Hz上报频率），低功耗人体存在感应算法固件主要应用在室内场景，以低功耗模式感知区域内是否有运动或者微动的人体，实时刷新检测结果。

Rd-03L搭载AloT毫米波传感器SoC ICL1112、高性能24GHz一发一收天线和外围电路；低功耗智能人体感应算法采用毫米波传感器距离测量技术和ICL1112芯片先进的专有雷达信号处理和低功耗控制技术，实现对运动、微动和静止人体的精确感知。

安信可Rd-03L雷达模组尺寸20*20mm，节省产品占用空间，可以快速嵌入到产品主板中。

Rd-03L支持GPIO 和 UART 接口，即插即用，灵活应用于不同的智能场景和终端产品。

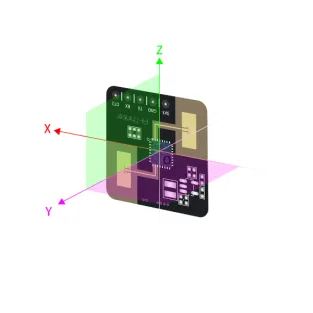

Rd-03L雷达需要挂壁安装，且安装高度为1.5~2m。雷达安装的方位如图所示。其中，X轴方向为0°，Z轴方向为90°，Y轴垂直于X-Z平面（也叫法线方向)。

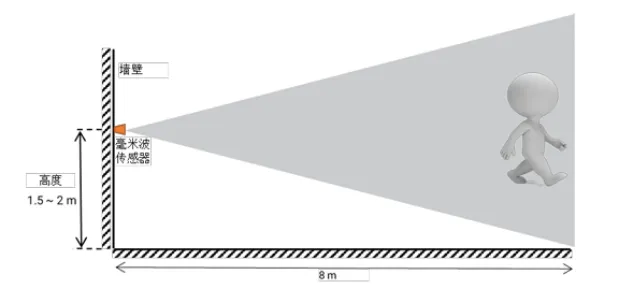

挂壁安装高度为1.5m，此时Rd-03L在默认配置下最大运动感应范围为法向8 m、水平和俯仰方向夹角±60°的圆锥形空间。

综合应用场景

1）智能家居、2）智慧安防、3）智慧照明、4）智能商业、5）新能源充电/停车监测设施
